지프 레니게이드(2014~2020년형) 사이드미러가 파손됐다면, 부품을 주문하기 전에 반드시 확인해야 할 것이 있습니다. 바로 BSD(후측방 경고) 기능이 탑재된 거울의 커넥터(연결 잭) 타입입니다. 이를 확인하지 않고 주문하면 장착 자체가 불가능해 비용이 두 배로 발생할 수 있습니다. 이 글에서는 내 차의 커넥터 타입을 정확히 구별하는 방법을 단계별로 안내합니다.

---

📑 목차

1. 지프 레니게이드 BSD 거울, 왜 커넥터 확인이 필요한가?
2. BSD 커넥터 2가지 타입 비교
3. 사이드미러 거울 탈거 및 잭 확인 방법
4. 자가 정비 시 참고 영상 가이드
5. 자주 묻는 질문 (FAQ)

---

🧐 1. 지프 레니게이드 BSD 거울, 왜 커넥터 확인이 필요한가?

지프 레니게이드는 2014년부터 2020년까지 생산된 연식과 옵션 패키지, 생산 월에 따라 사이드미러 내부 배선 규격이 서로 다릅니다. 특히 후측방 경고등이 내장된 유리 거울의 BSD 커넥터는 두 가지 타입으로 나뉘어 있어, 단순히 "BSD 기능 있는 거울로 주세요"라고 주문하면 맞지 않는 부품을 받을 가능성이 높습니다.

같은 연식이라도 생산 월이나 트림에 따라 커넥터 규격이 혼용되기 때문에, 연식만으로 타입을 단정 지을 수 없습니다. 부품 구매 전 실물 확인이 필수인 이유가 바로 여기에 있습니다.



🔌 2. BSD 커넥터 2가지 타입 비교

현재 국내외에서 유통 중인 지프 레니게이드 BSD 사이드미러 거울의 커넥터는 크게 두 가지 형태로 나뉩니다.

A 타입은 잭의 폭이 좁고 흰색 플라스틱 하우징으로 이루어진 형태입니다. 핀 간격이 촘촘하며, 연결부가 소형으로 설계되어 있습니다.

B 타입은 잭의 폭이 A 타입보다 넓거나 핀 배열 방식이 다른 형태입니다. 배선 색상 조합과 커넥터의 가로세로 규격이 A 타입과 확연히 다릅니다.

두 타입 모두 육안으로는 비슷해 보일 수 있지만, 실제로 꽂아보면 형태가 달라 상호 호환이 불가능합니다. 따라서 반드시 현재 장착된 거울을 직접 확인하여 어느 타입인지 파악해야 합니다.

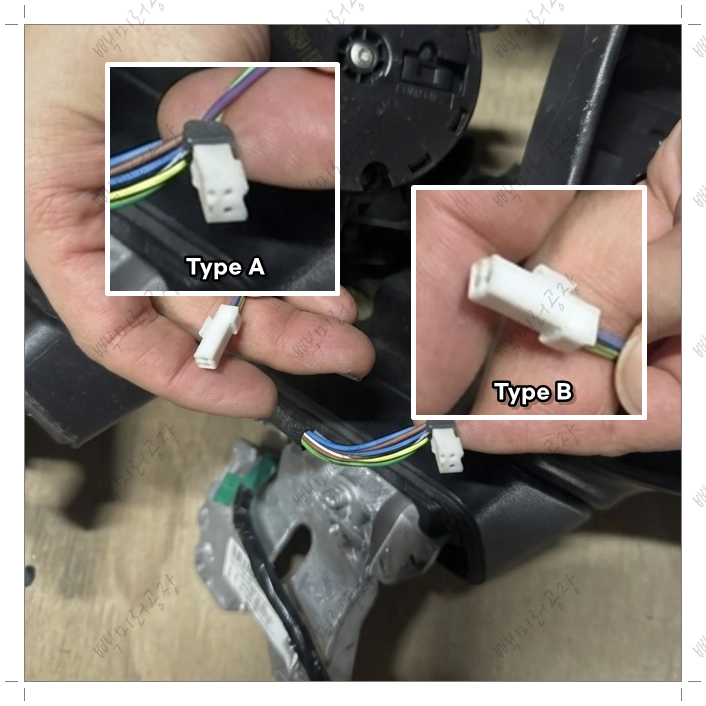

지프 레니게이드 사이드미러 뒷면에 위치한 A타입과 B타입 BSD 커넥터 나란히 비교한 사진

---

🛠️ 3. 사이드미러 거울 탈거 및 잭 확인 방법

사이드미러 전체를 분해할 필요는 없습니다. 거울 유리 부분만 살짝 분리해도 커넥터 타입을 확인할 수 있습니다. 아래 순서대로 따라 해 보세요.

Step 1. 사이드미러 유리를 최대한 차체 안쪽 방향으로 기울입니다.

Step 2. 유리 바깥쪽 가장자리 틈새에 플라스틱 헤라나 손가락을 넣고 조심스럽게 바깥 방향으로 당깁니다. 기온이 낮은 겨울철에는 플라스틱 클립이 경화되어 파손될 수 있으므로 특히 주의가 필요합니다.

Step 3. 유리가 분리되면 뒷면에 연결된 BSD 잭의 형태, 색상, 핀 개수를 스마트폰으로 사진 찍어 둡니다.

Step 4. 부품 업체에 문의 시 이 사진을 함께 전달하면 오배송을 사전에 완벽히 방지할 수 있습니다.

이미 거울이 파손된 상태라면 클립 파손을 걱정하지 않고 과감하게 당겨도 됩니다. 반면 멀쩡한 거울의 잭을 확인하려는 경우에는 무리한 힘을 주지 않도록 주의하세요.

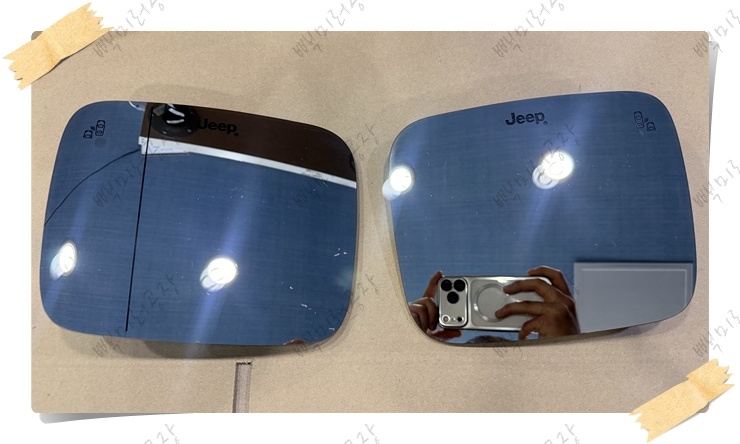

지프 레니게이드 후측방 기능 거울 정면부

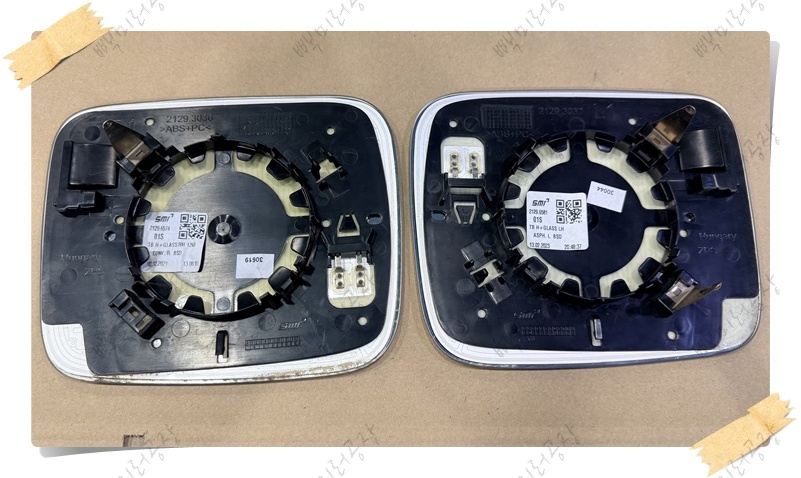

지프 레니게이드 후측방 기능 거울 후면부

---

📺 4. 자가 정비 시 참고 영상 가이드

글만으로 탈거 과정이 불안하신 분들을 위해 실전 참고 영상을 안내합니다. 아래 영상에서 거울 분리 과정과 내부 구조를 영상으로 확인하시면 훨씬 이해하기 쉽습니다. 특히 클립 위치와 잭 분리 요령, 주의해야 할 부분 등을 미리 숙지하고 작업에 임하시길 권장합니다.

👉 [참고 영상] 지프 레니게이드 사이드미러 거울 탈거 방법

https://youtu.be/eGMvX3Ys5kI?si=WtEN1YQVEtl1G26T

지프 레니게이드 사이드미러 거울 탈거 방법



---

❓ 5. 자주 묻는 질문 (FAQ)

Q1. 연식만 알면 커넥터 타입을 파악할 수 있나요?

아니요, 연식만으로는 확정할 수 없습니다. 같은 2017년형이라도 생산 월과 옵션 패키지에 따라 A·B 두 타입이 혼용되는 사례가 많습니다. 반드시 실물 확인을 원칙으로 삼으시기 바랍니다.

Q2. BSD가 없는 일반 거울에도 커넥터 잭이 있나요?

BSD 기능이 없는 차량의 사이드미러에는 열선용 잭(보통 2개 단자)만 존재하며, BSD 전용 커넥터 잭은 아예 설치되어 있지 않습니다. 따라서 BSD 없는 차량에 BSD 거울을 장착하려면 별도의 배선 작업이 필요합니다.

Q3. 멀쩡한 거울 탈거 중 유리가 깨지면 어떻게 되나요?

탈거 중 파손 위험이 있으므로 헤라 사용 시 힘 조절이 중요합니다. 특히 겨울철 저온 환경에서는 클립 경화로 인해 파손 확률이 높아지므로, 작업 전 핫건이나 따뜻한 물로 거울 주변을 살짝 데워주면 클립이 유연해져 리스크를 줄일 수 있습니다.

Q4. 커넥터 타입이 맞지 않으면 개조해서 사용할 수 있나요?

배선을 절단하고 직접 연결하는 방식으로 개조는 기술적으로 가능합니다. 그러나 접촉 불량이나 BSD 경고등 오작동의 원인이 될 수 있으며, 장기적으로 안전 기능에 영향을 줄 수 있습니다. 규격에 맞는 정품 또는 순정 호환 부품 사용을 권장합니다.

Q5. 커넥터 타입 확인 후 부품은 어디서 구매하는 것이 좋나요?

확인한 잭 사진을 판매자에게 직접 보내고 "이 커넥터 모양과 동일한 제품인지" 서면(메신저 등)으로 확답을 받은 후 구매하는 것이 가장 안전합니다. 사진 제공 없이 전화로만 확인하면 오배송이 발생할 수 있습니다.

---
